气动隔膜泵安装方法及规范

文章发布于:2020-03-26 作者:admin 浏览次数:

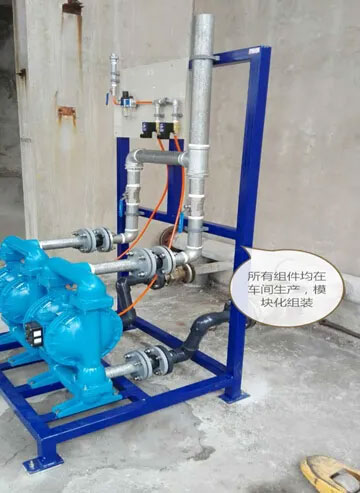

气动隔膜泵是利用压缩空气做为动力源,是一种气动式正向位移的自吸泵,在国内泵类产品中属最新的一种泵类产品,是一种新型的输送机械。本期我们将为大家展示某大型化工企业项目现场隔膜泵组安装案例。

气动隔膜泵安装方法

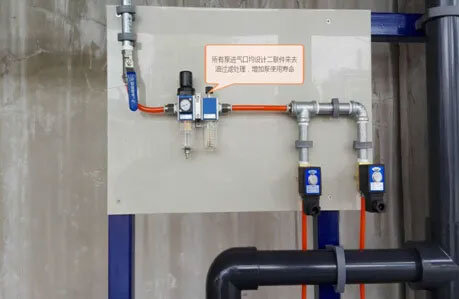

1、设计标准要求每台泵设有一条通气管,气压按不同泵送需求设定,设计了调压、过滤、去油为为一体的二联件。

气动隔膜泵安装方法

2、给隔膜泵供气,将泵的进气口连接到容量足够且压力符合要求的气源上,同时考虑到以后运行中的检修方便,必须在每个模块的进口端设计切断阀门。

气动隔膜泵安装方法

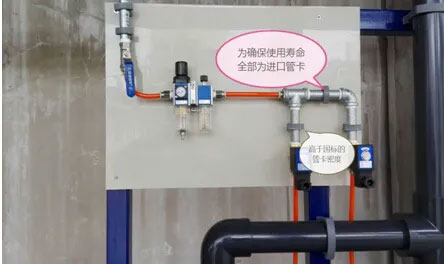

3、为增加系统的使用寿命,所有管道系统在管卡的选用及泵组立管道的固定上均使用进口管卡,同时这些用来固定的管卡密度远远大于GB标准,本项目套用的是欧洲标准。



气动隔膜泵安装方法

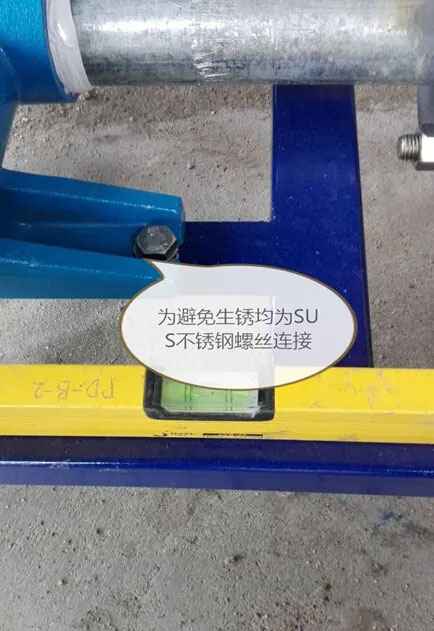

4、所有泵组立本着持久耐用及结合泵体工矿条件恶劣的考虑,泵组螺丝均选用SUS304不锈钢螺丝。



气动隔膜泵安装方法

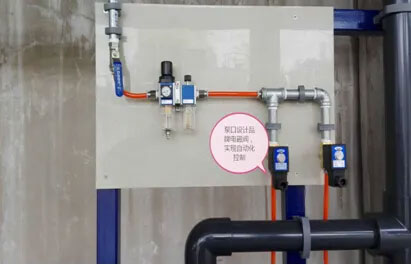

5、所有气动隔膜泵进气口均设计电磁阀来实现系统之间的联动,从而最大限度减少人的劳动强度。



气动隔膜泵安装方法

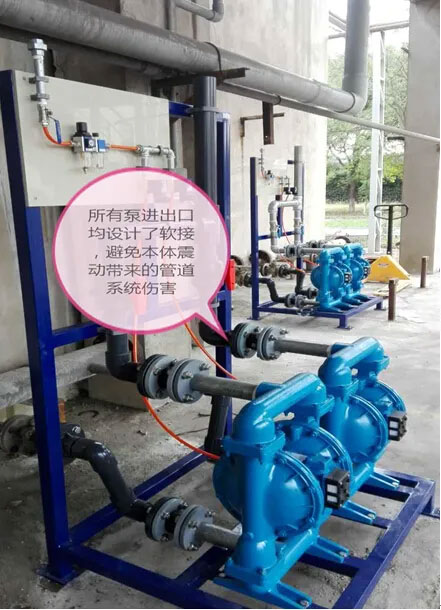

6、所有和泵连接之间的管道均会设置柔性连接。



气动隔膜泵安装方法

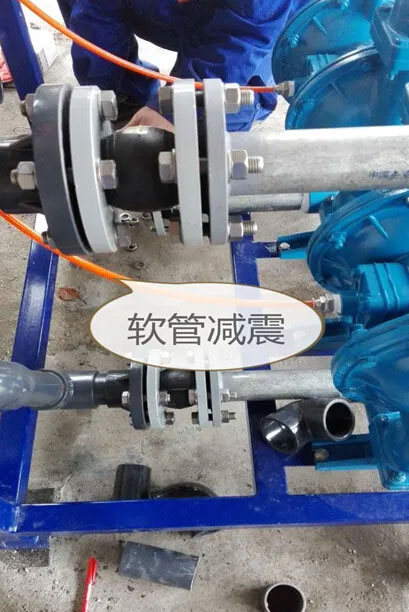

7、泵和管道间安装活动软管消除泵自然往返动作而产生的应力。



气动隔膜泵安装方法

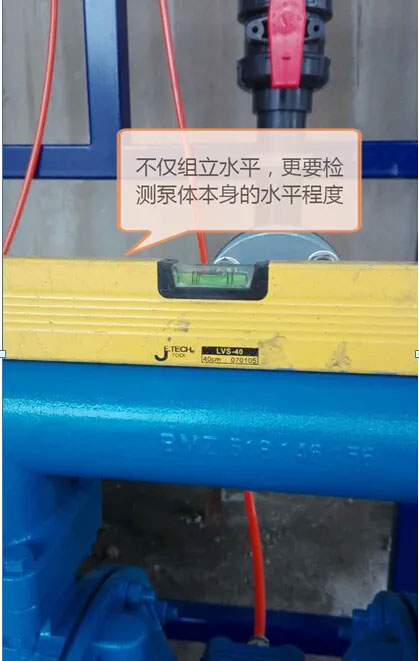

8、隔膜泵泵组安装必须保证横向,纵向水平,地脚螺栓牢固。
