美国威尔顿WILDEN 76毫米(3英寸)螺栓塑料泵

      威尔登螺栓塑料气动双隔膜(AODD)泵将最大的性能和效率与卓越的密封结合在一起。Wilden的螺栓结构泵提供了更高的流速和重新设计的液体路径，减少了内部摩擦，从而实现最大输出和更长的隔膜寿命。

1.DIN或ANSI法兰入口/出口液体连接

2.几十年来久经考验的性能

3.螺栓结构，提供卓越的密封性能

4.大固体通道

5.高吸力提升

6.易于操作和维护

7.增加开/关可靠性

8.维修之间的最长平均时间(MTBR)

76毫米(3英寸)亲Flo系列螺栓塑料泵P1500

进气口

• 3/4英寸FNPT

液体入口

• 76毫米(3英寸)

液体排放

• 76毫米(3英寸)

连接类型

• DIN/ANSI(法兰)

最大吸力提升能力

• 全冲程聚四氟乙烯——干5.5米(18.2’)，湿8.6米(28.4’)
• 低冲程聚四氟乙烯——干燥3.63米(12’)，潮湿8.6米(28.4’)

最大流速

• 全冲程聚四氟乙烯–878 LPM(232 gpm)
• 低冲程聚四氟乙烯–784 LPM(207 gpm)

最大压力

• 聚丙烯泵8.6巴(125磅/平方英寸)
• 聚偏氟乙烯泵6.9巴(100磅/平方英寸)

最大固体直径

• 12.7毫米(1/2英寸)

每冲程排量*

• 全冲程聚四氟乙烯–5.8升(1.52加仑)
• 低冲程聚四氟乙烯–3.75升(0.99加仑)

性能和规格

规模

注意:尺寸因材料和连接而异。欲了解更多信息，请参考P1500塑料手册。

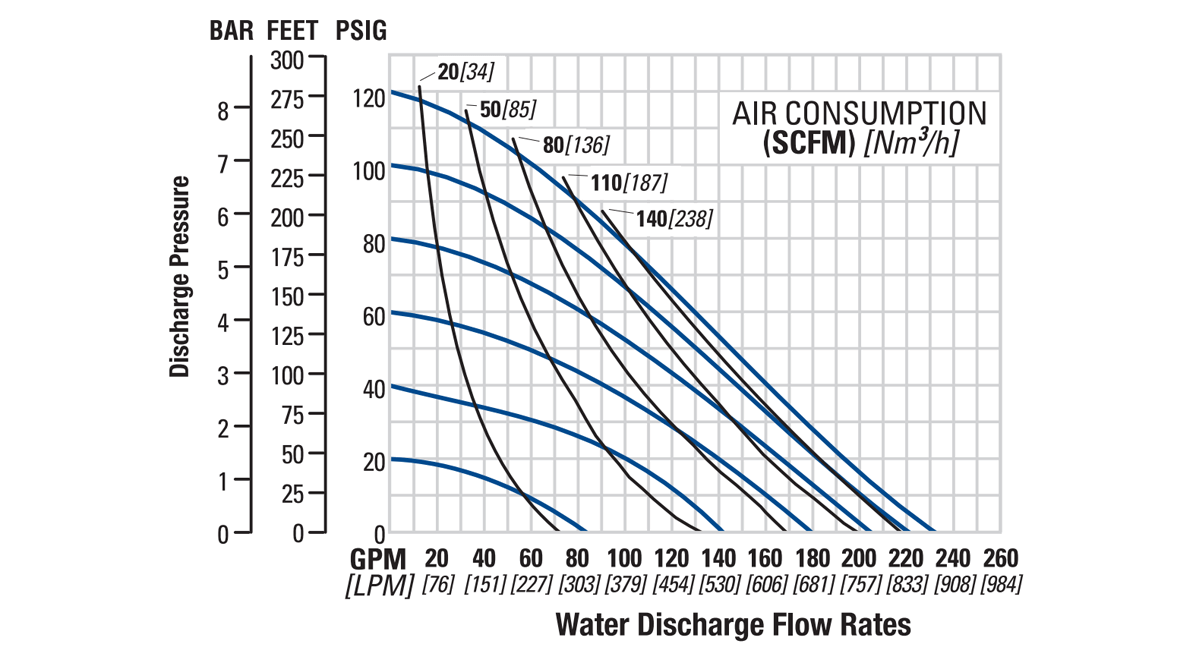

流量曲线——全冲程PFTE拟合

注意:其他性能曲线可在《P1500塑料手册》中找到。

进气口

• 3/4英寸FNPT

液体入口

• 76毫米(3英寸)

液体排放

• 76毫米(3英寸)

连接类型

• DIN/ANSI(法兰)

最大流速

• 全冲程聚四氟乙烯–878 LPM(232 gpm)
• 低冲程聚四氟乙烯–784 LPM(207 gpm)

最大压力

• 聚丙烯泵8.6巴(125磅/平方英寸)
• 聚偏氟乙烯泵6.9巴(100磅/平方英寸)

最大固体直径

• 12.7毫米(1/2英寸)

最大吸力提升能力

• 全冲程聚四氟乙烯——干5.5米(18.2’)，湿8.6米(28.4’)
• 低冲程聚四氟乙烯——干燥3.63米(12’)，潮湿8.6米(28.4’)

每冲程排量*

• 全冲程聚四氟乙烯–5.8升(1.52加仑)
• 低冲程聚四氟乙烯–3.75升(0.99加仑)
• *1个周期= 2个冲程

湿外壳

材料	船舶重量
聚丙烯	138千克(305磅)
聚偏氟乙烯	161千克(356磅)

非湿润外壳

描述	材料
中心块	聚丙烯
通气管之活瓣	聚丙烯
气囊	聚丙烯
