气动隔膜泵的隔膜维修

文章发布于:2019-11-14 作者:admin 浏览次数:

如须维修隔膜,先关闭吸入口,在关闭泵的排出管道,关闭压缩气源,排空泵内压力,并切断泵的气源,将泵内的残留液体排净

步骤一:拆下上下盖

采用扳手或套简,拆下将上下盖固定在流体腔上的16个螺栓,随后,移去上下盖

步骤二:拆下流体腔

采用扳手货套简,拆下将流体腔,隔膜和空气腔固定在一起的16个螺栓,随后,移去流体腔

步骤三:拆下隔膜组件

采用扳手或套简,通过逆时针转动,从隔膜连杆轴上拆下隔膜组件(外护块,隔膜,内护块),随后,检查隔膜是否出现切口,戳孔,磨损或化学腐蚀,如果必要,须更换隔膜

步骤四:安装隔膜

将外护块的螺栓插入隔膜与内互块的中心孔,外护块的螺栓按顺时针方向攻入连杆轴两端的螺纹孔内,直到内护块与连接轴端齐平,然后,将连杆轴插入泵的中间体并穿出,将另一侧的隔膜组件螺栓也按顺时针方向将外护块螺栓拧紧,将隔膜组件固定在连杆轴上

步骤五:重新组装泵

采用螺栓将两侧的流体腔固定在泵上,采用螺栓将上下盖重新安装到泵上,重新连接,使泵恢复正常运转

四氟膜片的维修

四氟膜片是覆盖在橡胶膜片的外侧,直接与流体接触,四氟膜片的拆除与安装与橡胶膜片不同

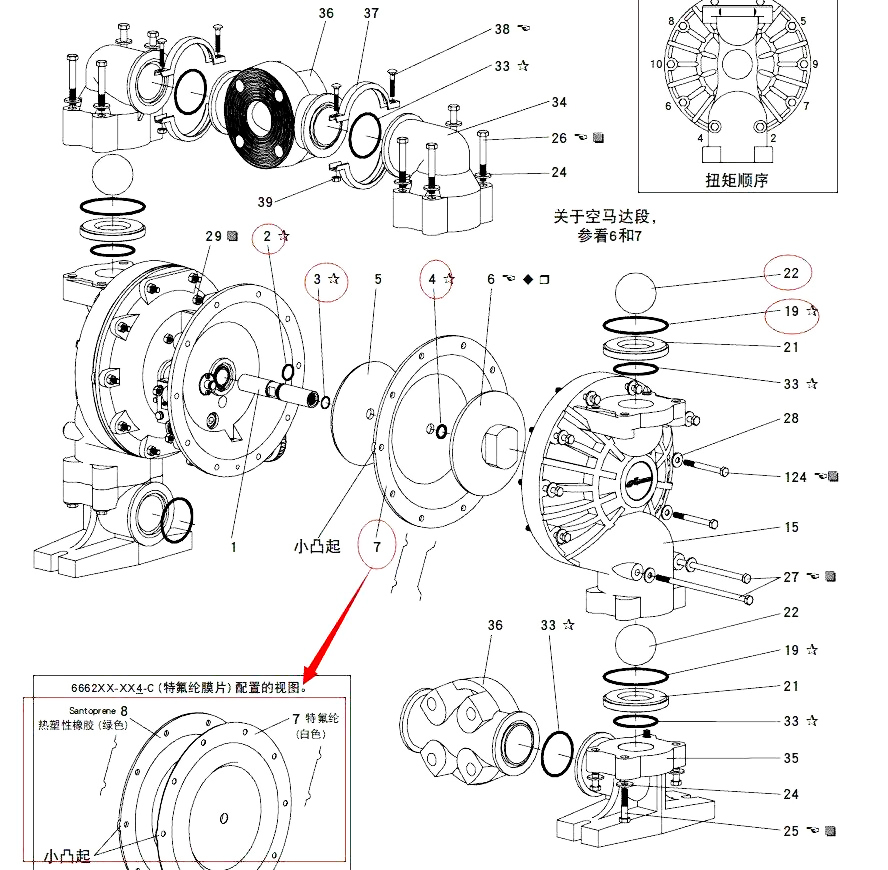

英格索兰气动隔膜泵图解
